TDD Bidirektionale Datenübertragung Leistungsverstärker 840MHz mit SMA-Schnittstelle 12V Spannung

HN-TDDPA20W_840Datenübertragung in zwei Richtungen

POwer-Verstärkermodul

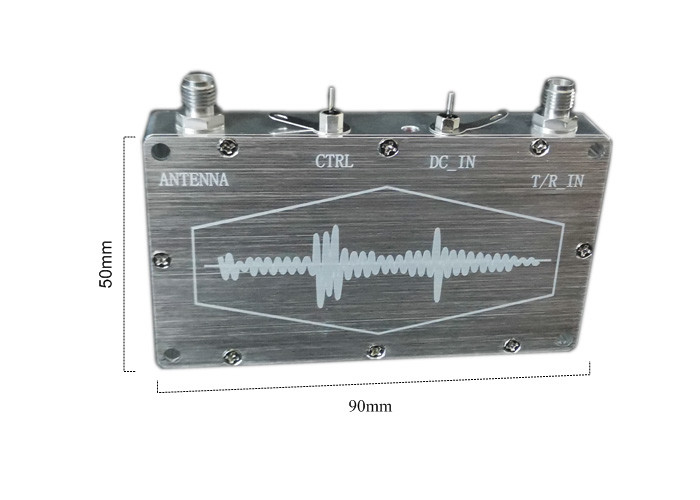

TDD gleichfrequentes bidirektionales Leistungsverstärkermodul für die Datenübertragung,DVermutung50 × 90 × 14mm

• Ausgangsleistung:≥ 20 W
• Frequenzbereich:835- Ich weiß.855MHz

☆Übertragung GEin:≥15dB ± 1 dB

☆Maximale Eingangsleistung:25dBm

☆Flachheit des Bandes:≤ ± 0,50 dB

☆RAusgleichsgewinn:≤12dB ± 2 dB

☆Eingabe-AusgabeSchnittstelle:SMA

☆Stehwellenverhältnis der Eingabe:≤ 2LSchnüren50Ω)

☆- Ich bin weg.Stehwellenverhältnis:≤1,5LSchnüren50Ω)

☆Relative Gruppenverzögerung: ≤ 20 ns

☆RF-Schalter-Schaltzeit:SZeit für die Zubereitung≤ 5 us /bReaktionszeit≤ 1 us

☆Leistungsverstärker Send- und Empfangsisolation:≥50dB

☆Steuerebene: automatisch, d. h. automatisch erkennt die Eingangsleistung automatische Übertragung und Empfang zu realisieren, wenn die Eingangsleistungbis zu10dBm, die Übertragung ist gestartet.wenn die Eingangsleistung unterhalb von0dBm in Empfang umwandeln(oder der externenCTRL" Terminal wird verwendet, um TTL-Übertragung auf hohem Niveau und Empfang auf niedrigem Niveau zu erreichen)

CTRL1:Verstärker überträgt, empfängt

CTRL0:Status empfangen, übertragen

• Beschreibung des Hafens:

1."T/R_IN" Port ist mit dem Funkfrequenz-Port des digitalen Radiosenders verbunden, und der "ANTEinheimische" der Anschluss ist an die Antenne angeschlossen;

2."CTRL" ist die Übertragungsfunktion der digitalen Funkstation, die im Nicht-Auto-Modus angeschlossen ist (Auto-Modus und Enable-Modus müssen in der Fabrik eingestellt werden,3.3V TTL-Wert);

3."DC-IN" ist + 12 Stromversorgung,tDie von diesem Durchgehäuse gedrückte Schweißplatte ist die Negativelektrode.

4- Ich weiß.Rotes Anzeiglicht- Ich weiß., die rote AnzeigeLichtist eingeschaltet, um den Sendezustand anzuzeigen, und das rote Anzeiglicht ist ausgeschaltet, um den Empfangszustand anzuzeigen

• Betriebstemperatur:-20°C + 75°C
• VAlterung:12 V
• Betriebsstrom:12V/5,5A@20 W".
