Drahtloser Videoübermittler Industriellgrad H.264 cofdm Moduls HD 1080P HDMI

Drahtloser Videoübermittler Industriellgrad H.264 cofdm Moduls HD 1080P HDMI



Produktbeschreibung:



SK-350 H.264 COFDM drahtlose Videosenderbaugruppe, kompakte Größe, Leistungsaufnahme der geringen Energie. Unter Verwendung der hohen leistungsfähigen Kodierung der Kompression H.264 und der Kerntechnologie der multicarrier Modulationstechnik der Mobilkommunikation COFDM der vierten Generation, entwerfen in hohem Grade integrierter eingebetteter Entwurf, Verfahrenstechnik der digitalen Modulation des Einzelchips, ultra-linearer digitaler Vorverzerrung (Digital Predistortion) Rf-Entwurf, digitale Sammlung einstellend, Kodierung, Modulation, Vollband Rf ausgegebenes integriertes together.SK-350 fein kann Ihnen schneller helfen und leicht fängt der kompletter COFDM-Modulationsstandard für drahtlose Video-Übertragungsausrüstung HD, verfügbares für hochauflösende digitale Sendung, Sicherheitssysteme, öffentliche Sicherheit, bewaffnete Polizei, Feuerbekämpfung und andere Anwendungen auf. Dieses Modell wird in HDMI+CVBS- und SDI+CVBS-Versionen unterteilt.



Eigenschaften



●Support COFDM Vollfunktionsvideodecodierung Modells H.264/MPEG2

●Support militärische waagerecht ausgerichtete nichtstandardisierte 128 Dekodierung Bits AES

●Support NLOS, bewegliches Hochgeschwindigkeitsgetriebe

●Digital Operationsplatte und -anzeige, bedienungsfreundlich

●Support Doppelantennenmultifördermaschinen-Verschiedenartigkeitsaufnahme





Technische Parameter TX



Modell	SK-350_HDMI, SK-350_SDI
Spannung	DC 12V
Gegenwärtig	CVBS: 450mA
	SDI: 470mA
	HDMI: 540mA
Videoeingang	CVBS: 480i/576i
	SDI: 1080_50p/60p
	HDMI: 1080_25p/30p/50p/60p/50i/60i
Audiokanal	Kanal 2
Bandbreite	2/2.5/4/8MHz
Audiokodierung	ISO/IEC13818-3 (MPEG-1)
Hochfrequenz	300~860MHz Treten 1MHz (Unterstützung 138MHz~4.2GHz ausgegeben) andere Frequenz auf Anfrage
Spitzenleistung	-30dBm~0dBm (Treten 1dBm, justierbares)
Rf-Schnittstelle	SMA
Verschlüsselung	dynamisches 128 Bit AES
FEC	1/2,2/3,3/4,5/6,7/8
Schutzabstand	1/32,1/16,1/8,1/4
Modulation	COFDM 2K
Videokodierung	H.264/MPEG2
Parametersteuermethode	Durch das LCD-Bedienfeld, zum der relevanten Parameter einzustellen
Maße	120mm*65mm





Technische Parameter RX



Modell	SK-320
Spannung	DC 6~15V
Gegenwärtig	330mA_12V
Leistungsaufnahme	4W
Niveau von Empfindlichkeit	-104dBm/2MHz
Videoausgang	CVBS: Analoger Videoausgang
	HDMI: Digitaler Videoausgang HD
Bandbreite	2/2.5/4/8MHz
Hochfrequenz	300~860MHz, Treten 1MHz
Dekodierung	128bit AES
Decodierung	MPEG2/H.264
Demodulation	COFDM
Rf-Input	SMA, Hochleistungszweikanalverschiedenartigkeitsaufnahme
Parametersteuermodus	Durch das LCD-Anzeigefeld, zum der in Verbindung stehenden Parameter einzustellen
Modulgröße	120mm*65mm*10mm
Bolzenlochabstand	115mm*53mm

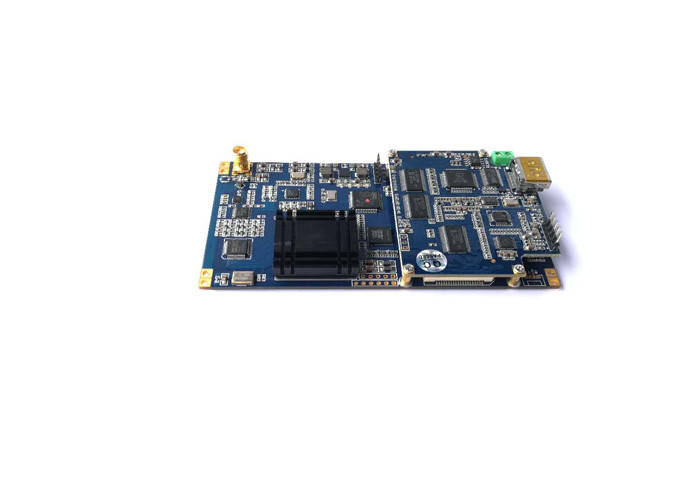

SK-350 MPEG2/H.264 Senderbaugruppe

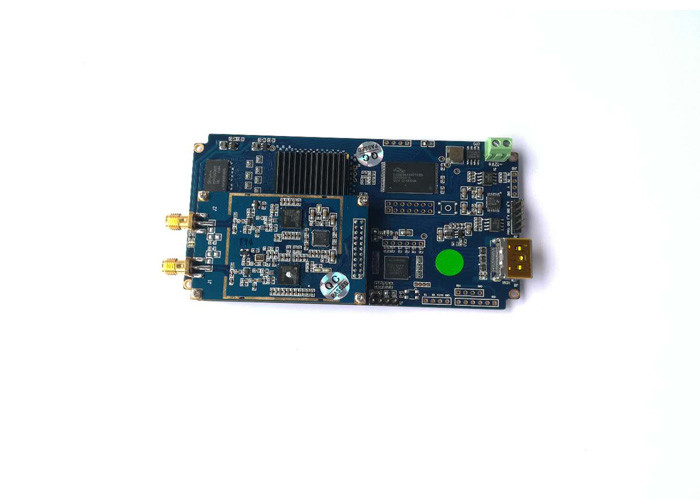

SK-320 MPEG2/H.264 Empfängerbaustein
